Le fonctionnement d’une piscine miroir repose sur un niveau d’eau parfaitement constant sur l’ensemble du périmètre.
Cette régularité dépend d’une implantation précise des pièces à sceller et d’un tracé hydraulique parfaitement équilibré.
Le plan des réseaux hydrauliques est établi directement à partir du plan du bassin.
Les tuyauteries et les pièces à sceller sont implantées sur le dessin même de la piscine, avec leurs cotes d’implantation et l’indication des diamètres, garantissant une cohérence rigoureuse entre structure et circulation d’eau.
Conçu comme un document d’exécution, il constitue une base chantier fiable pour les auto-constructeurs comme pour les professionnels.
Contenu du plan des réseaux
Bassin et bac tampon
Plan couleur au format PDF – échelle 1:50
Ce document comprend :
- Implantation cotée des pièces à sceller
- Implantation et tracé des circuits d’aspiration et de refoulement avec indication des diamètres
- Organisation hydraulique adaptée au débordement périphérique
- Gestion des flux vers le bac tampon
- Implantation des sécurités hydrauliques
- Connexions vers le local technique

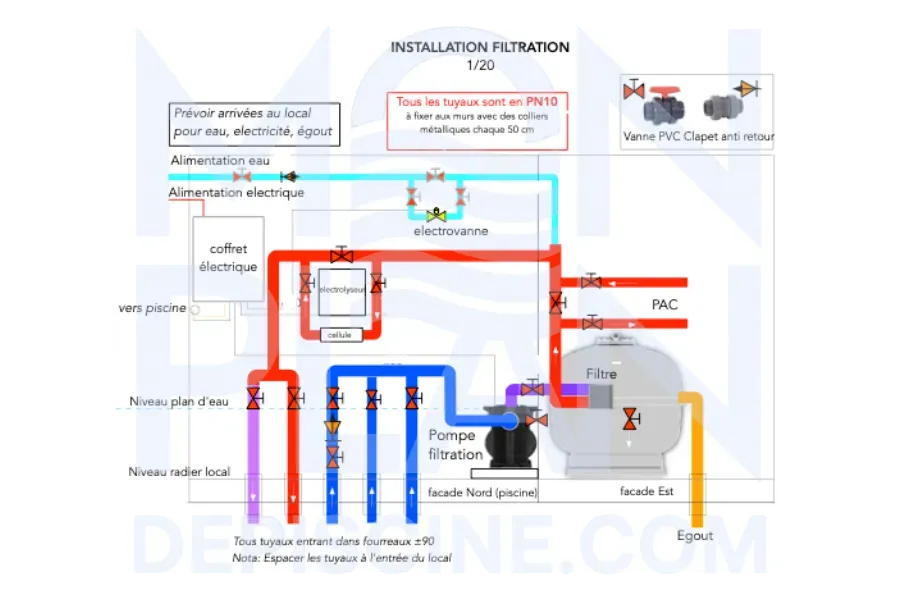

Le plan d’installation de la filtration, proposé séparément, vient compléter ce document en détaillant l’organisation du local technique et l’équilibrage des débits.
