Un coffret de régulation de bac tampon pour piscine à débordement coûte entre 150 et 600 €. Une pompe grillée par manque d’eau ou un siphonnage partiel du bassin, c’est plusieurs fois ce montant.
Dans une piscine à débordement, la régulation du bac tampon n’est pas une option; c’est la sécurité de base de toute l’installation. Ce guide présente les systèmes disponibles, du flotteur électrique au coffret multisondes, et détaille leur installation pour un chantier en autoconstruction.
Les trois niveaux à gérer dans le bac tampon
Le volume d’eau dans un bac tampon n’est jamais constant. Les baigneurs qui entrent dans l’eau font monter le niveau ; l’évaporation, une fuite ou un clapet défaillant le font baisser. Pour que la pompe soit protégée et que le débordement reste continu, trois seuils doivent être définis et surveillés.
Niveau bas. C’est le seuil de sécurité minimal. En dessous, deux risques se cumulent. Si le clapet anti-retour est absent ou défaillant, l’eau de la piscine revient vers le bac tampon par gravité à l’arrêt de la pompe — le bassin se vide jusqu’à ce que les deux niveaux s’équilibrent, soit potentiellement plusieurs centaines de litres perdus. Parallèlement, si la pompe continue de tourner sans eau suffisante et que le thermique ne coupe pas à temps, elle peut être endommagée. Ce niveau déclenche l’arrêt de la pompe et l’ouverture de l’électrovanne d’appoint.
Niveau de fonctionnement. C’est la plage normale de travail du bac. La pompe tourne, le débordement est actif, l’installation fonctionne comme prévu. C’est entre le niveau bas et le niveau haut que le bac tampon passe la grande majorité du temps.
Niveau haut. Avec un coffret 3 sondes, ce seuil coupe l’électrovanne d’appoint : le bac est plein, on arrête d’injecter de l’eau. C’est le fonctionnement de base. Avec un coffret 5 sondes, une sonde supplémentaire en zone haute déclenche la mise en route forcée de la pompe pour renvoyer l’eau vers la piscine, ce qui retarde le moment où le bac atteint le trop-plein et évite les débordements parasites.
Flotteur électrique ou coffret à sondes : lequel choisir ?
La différence entre les deux systèmes tient à la précision et au niveau d’automatisation.
Le flotteur électrique. C’est le système le plus simple. Un flotteur positionné dans le bac tampon commande directement l’ouverture et la fermeture de l’électrovanne d’appoint selon le niveau d’eau. Pas de câblage complexe, pas de coffret supplémentaire. En revanche, il ne gère qu’une seule fonction, l’appoint en eau, et ne protège pas la pompe en cas de niveau bas critique. C’est une solution acceptable pour une petite installation surveillée régulièrement, pas pour une piscine qui fonctionne en automatique.
Le coffret à sondes. Des sondes électroniques immergées dans le bac tampon transmettent le niveau en temps réel à un coffret électrique, qui commande l’électrovanne et la pompe selon les seuils programmés. C’est le système adapté à toute piscine à débordement privée dès lors qu’elle fonctionne sans surveillance quotidienne, c’est-à-dire dans la quasi-totalité des cas.
À retenir
Le flotteur électrique est une solution simple et économique ; il convient pour une installation basique bien surveillée.
Le coffret à sondes offre plus de précision, moins de risques mécaniques dans le bac et une meilleure fiabilité sur le long terme — c’est le choix le plus adapté dès que la piscine fonctionne en autonomie.
Quel coffret de régulation de bac tampon choisir : 3 ou 5 sondes ?
Tous les coffrets de régulation de bac tampon de piscine à débordement fonctionnent sur le même principe : des sondes immergées dans le bac tampon transmettent le niveau d’eau à un coffret électrique installé dans le local technique, qui pilote en conséquence l’électrovanne et la pompe. Le nombre de sondes détermine le niveau de protection offert.
Le coffret 3 sondes : la gestion de l’appoint
Avec trois sondes, le coffret gère uniquement le remplissage : quand le niveau descend sous le seuil bas, l’électrovanne s’ouvre et le bac se remplit jusqu’au seuil haut, puis l’électrovanne se referme. La pompe n’est pas pilotée : elle continue de tourner même si le niveau devient critique. C’est une solution économique, adaptée aux installations surveillées quotidiennement, mais insuffisante pour une piscine qui fonctionne en automatique.
Le coffret 5 sondes : la protection complète
Avec cinq sondes, le coffret gère l’appoint mais aussi la protection de la pompe et la détection de trop-plein. Quand le niveau descend sous le seuil bas, l’électrovanne s’ouvre et la pompe de filtration est stoppée. Elle redémarre automatiquement une fois le niveau d’eau normal atteint.
En cas de niveau anormalement haut, le coffret déclenche la marche forcée de la pompe pour renvoyer l’eau vers la piscine, ce qui protège contre le siphonnage en cas de clapet anti-retour encrassé. La marche forcée s’arrête dès que le niveau redescend sous le seuil de fonctionnement normal du bac tampon.
Notre avis
Pour un autoconstructeur, le coffret 5 sondes est souvent le choix le plus évident : il centralise la régulation, sécurise la pompe et limite les erreurs de réglage. C’est une solution plus lisible et plus fiable qu’un montage dispersé avec plusieurs commandes séparées.
Installation du coffret de régulation et des sondes
Raccordement électrique
Le coffret doit être raccordé au coffret électrique de filtration ; c’est ce raccordement qui lui permet de piloter la pompe (interdit pompe et marche forcée). L’alimentation doit être protégée par un différentiel 30 mA, conformément à la norme NF C 15 100.

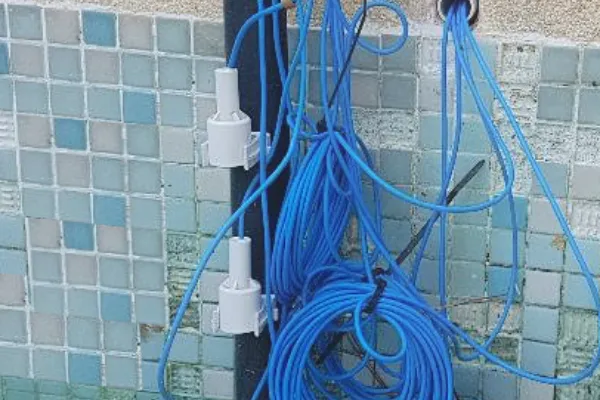

Positionnement des sondes
référence du système. Les sondes de niveau s’échelonnent au-dessus, de bas en haut. Point critique : la sonde de niveau haut doit impérativement être positionnée en dessous du trop-plein du bac tampon; c’est elle qui déclenche la marche forcée avant que l’eau n’atteigne le trop-plein.
Quand la goulotte de débordement fait office de bac tampon, les sondes sont positionnées dans la goulotte et doivent être protégées mécaniquement contre tout contact accidentel lors de l’entretien.
Pour le détail complet du câblage et de l’installation, les notices des fabricants sont précises et suffisantes pour un autoconstructeur sérieux.
Erreur fréquente
Clapet anti-retour absent ou mal positionné. C’est l’erreur la plus gênante sur chantier : à l’arrêt de la pompe, l’eau peut repartir en sens inverse, déséquilibrer le bac tampon et perturber toute la régulation.
Votre piscine à débordement commence par un plan adapté. Un plan de piscine à débordement intègre le dimensionnement du bac tampon, le positionnement des sondes et le circuit hydraulique complet.
FAQ – Régulation du bac tampon
Quelle est la différence entre un coffret 3 sondes et un coffret 5 sondes ?
Le coffret 3 sondes gère uniquement l’appoint en eau : il ouvre l’électrovanne quand le niveau est bas et la referme quand le niveau est suffisant. Il ne pilote pas la pompe. Le coffret 5 sondes ajoute deux fonctions essentielles : l’interdit pompe en cas de niveau bas critique et la marche forcée en cas de niveau haut anormal, ce qui protège contre le siphonnage du bassin en cas de clapet anti-retour défaillant.
Mon bac tampon se vide entre deux sessions de filtration : quelle en est la cause ?
La cause la plus fréquente est un clapet anti-retour absent ou défaillant. À l’arrêt de la pompe, l’eau de la piscine revient dans le bac tampon par gravité. Quand le niveau atteint le trop-plein, l’eau part à l’égout — et le bassin continue de se vider jusqu’à équilibre des niveaux. Vérifier l’état du clapet est la première étape avant toute autre investigation.
Peut-on installer soi-même le coffret de régulation ?
Le positionnement des sondes dans le bac tampon est tout à fait accessible à un autoconstructeur sérieux. Pour le raccordement électrique, un autoconstructeur soigneux peut également réaliser l’installation à condition de respecter les prérequis : ligne protégée par un différentiel 30mA, coffret installé dans un local fermé, conformément à la norme NF C 15 100. En cas de doute sur les compétences électriques, confier cette partie à un professionnel. Les notices des fabricants sont précises et suffisantes pour guider l’installation complète.
