Schéma local technique piscine : organisation, plan de raccordement et implantation
Le local technique est le cœur invisible d’une piscine. C’est ici que l’eau est aspirée, filtrée, puis renvoyée dans le bassin. Une bonne organisation garantit une filtration efficace et une maintenance facile. À l’inverse, un local mal pensé entraîne des pertes de charge, un enchevêtrement de tuyaux et des interventions compliquées.
Pour éviter ces erreurs, il est indispensable d’utiliser un schéma local technique piscine, ou lorsqu’on souhaite aller plus loin, un plan local technique piscine, beaucoup plus précis.
Pourquoi un schéma est indispensable
Un schéma local technique représente la logique globale du circuit dans le local. Contrairement à une simple photo ou à un schéma générique trouvé en ligne, il montre :
où arrivent les lignes d’aspiration,
comment sont positionnés pompe, filtre et vannes,
le sens de circulation de l’eau,
comment éviter les croisements inutiles entre les tuyaux,
où laisser l’espace nécessaire pour ouvrir et entretenir le filtre.
Sans ce schéma, on se retrouve souvent avec des tuyaux qui se croisent, des vannes inaccessibles, ou un filtre impossible à ouvrir. C’est l’erreur la plus courante en autoconstruction.
💡 Rappel : les traversées de paroi doivent être prévues et scellées dès la construction du bassin.
➡️ Voir la fiche de l’Académie 3.3 Traversée de paroi piscine.
Les éléments essentiels présents dans un local technique
Le schéma local technique se concentre uniquement sur les équipements situés dans le local.
On y retrouve:
la pompe, qui assure la circulation de l’eau,
le filtre (sable, verre, cartouche),
les vannes d’isolement,
le préfiltre intégré à la pompe,
les raccords et unions pour le montage,
le coffret électrique,
éventuellement un clapet anti-retour pour les piscines à débordement.
L’objectif du schéma est de montrer comment ces éléments s’articulent et comment organiser les arrivées de tuyaux pour garantir une installation propre et logique.

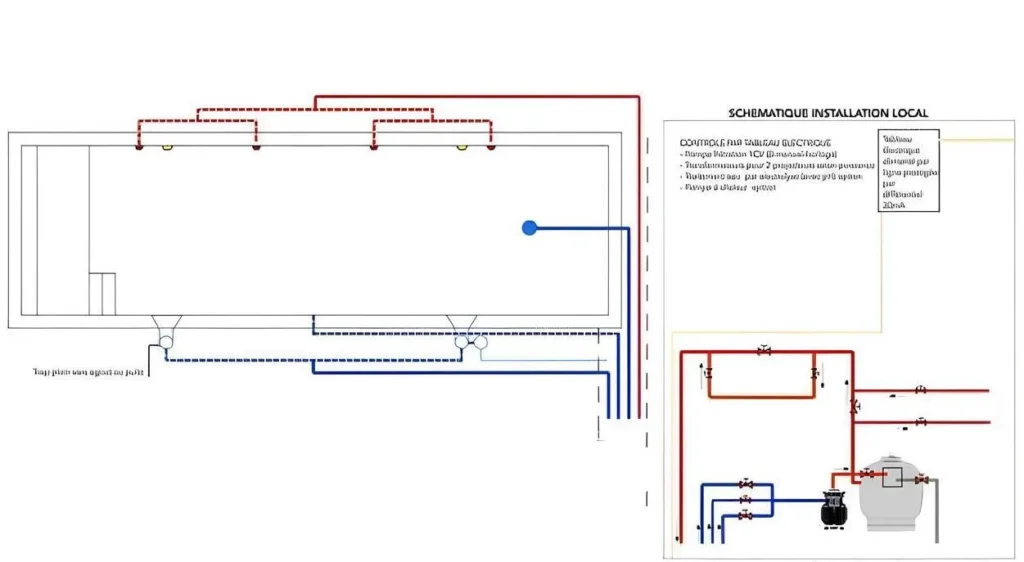

Schéma local technique piscine : éviter les erreurs courantes
Le schéma illustre une logique simple :
Arrivée des lignes d’aspiration
Pompe
Filtre
Refoulement.
Même sans travailler à l’échelle, il permet d’éviter :
- les croisements qui compliquent les raccordements,
- les circuits inutiles ou trop longs,
- les vannes collées contre un mur,
- les équipements impossibles à démonter,
- les zones où l’on ne peut plus ouvrir la cuve du filtre.
👉 C’est une vue d’ensemble, claire et indispensable avant de commencer l’installation.
Schéma local technique vs plan local technique piscine : deux outils complémentaires
Ces deux documents reposent sur la même logique, mais ils n’ont pas la même fonction.
Le schéma local technique : comprendre l’organisation
Le schéma montre :
l’emplacement général des équipements,
la logique des circuits,
l’ordre des éléments,
le cheminement global de l’eau,
l’organisation des tuyaux sans précision dimensionnelle.
👉 Idéal pour comprendre et anticiper les erreurs.
👉 Mais insuffisant pour réaliser un montage précis.
Le plan local technique piscine : installer au centimètre près
Le plan local technique piscine est un document d’exécution.
À l’échelle, il indique :
la position exacte de la pompe, du filtre et de chaque vanne,
la hauteur des raccordements,
l’espace nécessaire pour ouvrir et entretenir le filtre,
le parcours précis des tuyaux,
l’ordre d’entrée des tuyaux dans le local technique.
et l’ordre de sortie du local technique vers le bassin
Ce dernier point évite les croisements impossibles à corriger une fois le béton coulé ou les tuyaux posés.
👉 Avec un plan : pas d’improvisation, pas de surprises, un local propre et durable.
Conseils pratiques pour organiser un local technique
- Distance idéale : moins de 10 m du bassin
- Chaque tuyau doit avoir sa propre vanne d’isolement
- Tuyaux PVC pression : Ø 50 mm pour les bassins standards, Ø 63 mm pour les bassins plus importants.
- Espace autour du filtre : prévoir une zone dégagée pour ouvrir la cuve.
- Coudes à 45° plutôt que 90º
- Coffret électrique : placé en hauteur, dans une zone sèche.
- Arrivées de tuyaux : ordonnées et alignées pour éviter les croisements.
Aller plus loin: quand passer du schéma au plan complet ?
Le schéma local technique piscine sert à comprendre.
Le plan local technique piscine sert à installer.
Dès que le local est réduit, que plusieurs lignes arrivent au même endroit ou que le système doit gérer un débit important, le schéma ne suffit plus. Le plan devient indispensable : il indique l’emplacement exact de chaque élément, l’ordre d’arrivée des tuyaux et la place nécessaire pour intervenir plus tard.
C’est le seul moyen d’éviter l’improvisation et les erreurs qui coûtent cher.
📌 Pour approfondir la filtration elle-même, consultez l’article : Filtration de piscine – comprendre et dimensionner son installation.
Conclusion
Le local technique est un espace stratégique.
Un schéma donne la vision d’ensemble ;
un plan local technique piscine permet une installation précise, propre et durable.
Les deux documents sont complémentaires, mais seul le plan garantit un montage sans erreur et une maintenance simplifiée dans le temps.
➡️ Découvrez nos plans de filtration piscine pour autoconstructeurs
FAQ – Schéma local technique piscine
Comment raccorder les tuyaux dans un local technique ?
Chaque ligne (skimmers, bonde de fond, prise balai, refoulements) doit arriver séparément dans le local technique. Elles sont ensuite raccordées à la pompe puis au filtre, avec une vanne d’isolement par tuyau. Un schéma local technique aide à visualiser l’ordre logique et à éviter les croisements inutiles.
Où placer le local technique d’une piscine ?
Le local doit se situer de préférence à moins de 10 mètres du bassin, dans un espace sec, ventilé et accessible. Cette distance limite les pertes de charge et facilite l’entretien du filtre et de la pompe.
Quelle différence entre un schéma local technique et un plan local technique piscine ?
Le schéma est une vue d’ensemble qui montre la logique du circuit et la disposition générale des équipements. Le plan est un document d’exécution, dessiné à l’échelle, qui indique la position exacte des appareils, la hauteur des raccordements et l’ordre d’entrée des tuyaux dans le local.
Quel diamètre de tuyau utiliser dans le local technique ?
Pour une piscine familiale, le PVC pression Ø 50 mm est généralement suffisant. Pour de longues distances ou des débits importants, certaines lignes peuvent être réalisées en Ø 63 mm pour limiter les pertes de charge. Le plan technique précise les diamètres à utiliser pour chaque circuit.
Pourquoi faut-il éviter que les tuyaux se croisent dans le local technique ?
Les croisements compliquent l’accès aux vannes, allongent les circuits et créent des tensions sur les raccords. Le schéma local technique aide à organiser les arrivées dans un ordre cohérent, tandis que le plan local technique fixe leur position exacte pour un montage propre et durable.
