Le raccordement hydraulique d’une piscine constitue la base invisible mais essentielle du système, comparable aux fondations d’une maison.
Environ 30% des pannes proviennent d’une tuyauterie mal dimensionnée ou mal exécutée — 200€ économisés sur les matériaux peuvent coûter 2000€ en réparations après enfouissement.
Diamètres des tuyaux selon le débit de la filtration
Plusieurs diamètres de tuyaux existent, chacun correspondant à un débit de filtration et donc à un type de piscine précis.
Le 40 mm équipe les piscines hors-sol préfabriquées ou très petits bassins.
Le 50 mm convient aux débits inférieurs à 14 m³/h, typique des piscines familiales 8x4m.
Enfin, le 63 mm s’impose pour les débits de 14 à 22 m³/h, soit les bassins 10x4m et plus grands.
À retenir
Sous-dimensionner oblige à multiplier les circuits pour compenser les pertes de charge. Un schéma hydraulique précis détermine le dimensionnement optimal avant tout achat de matériaux.
Les différents types de tuyaux

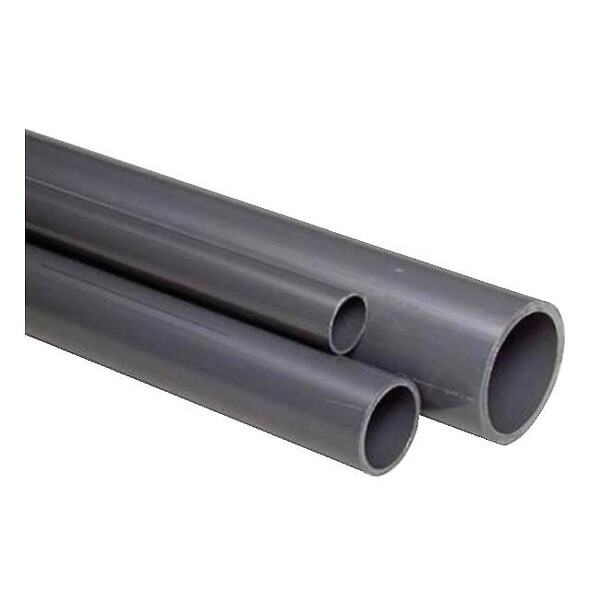

PVC rigide : le standard des circuits principaux
Le PVC rigide existe en deux catégories selon la pression qu’il aura à supporter et sa localisation dans le circuit hydraulique .
- PN10 (10 bars) convient aux circuits accessibles en surface
- PN16 (16 bars, parois plus épaisses) s’impose pour tous les circuits enterrés et particulièrement ceux encastrés dans le béton (inaccessibles ensuite).
Disponible en barres de 6m (ou 1-2m transport), sa couleur gris foncé ou bleu distingue son épaisseur supérieure au PVC domestique. Insensible aux UV et au chlore, il garantit une étanchéité définitive.
Cette distinction PN10/PN16 est cruciale : les circuits béton exigent PN16 pour résister à la pression longue durée sans intervention possible.
Erreur fréquente
Utiliser du PVC évacuation en pensant économiser. De couleur gris clair, il ne supporte pas la pression — risque d’explosion.
PVC souple et renforcé
PVC souple (4-6 bars, 2-4€/ml) convient aux liaisons courtes ou aux raccordements pour des piscines hors-sol. Enterré, il exige un lit de sable propre de 20 cm sans pierres ni racines pour éviter les perforations.
Souple renforcé (10+ bars, 6-8€/ml) offre flexibilité et résistance pour tracés complexes. Sa spirale anti-écrasement autorise l’enfouissement, mais achat minimum 50m (piège économique : 8m utilisés = 42€/ml réel).
Les PVC souples ne doivent pas être utilisés pour connecter des surpresseurs, bonde de fond, ou être encastré dans le béton.
Les raccords PVC
Les liaisons entre barres de PVC rigide s’effectuent grâce à des raccords spécifiques.
Pour les liaisons droites, les manchons relient les tuyaux de même diamètre, tandis que les réductions (63/50 mm par exemple) gèrent les changements de diamètre.
Les coudes à 45° ou 90° permettent les changements de direction dans le circuit hydraulique — les 45° préservant mieux le débit que les 90°.
Les tés connectent trois tuyaux ensemble pour diviser ou réunir les circuits.
Raccords spéciaux : unions démontables et vannes d’arrêt complètent l’installation pour maintenance sans démontage complet.
La pose et le collage
La pose enterrée se fait à 40-60 cm de profondeur avec une pente de 1 à 2% vers le local technique
Le collage PVC pression est définitif et suit un protocole strict : couper droit au coupe-tube, ébavurer à la lime, dégraisser au nettoyant spécifique, marquer la profondeur d’emboîtement, encoller les deux pièces, emboîter en tournant d’un quart de tour, maintenir 30 secondes.
Le temps de séchage définitif est de 12h minimum. Toute opération sous 5°C ou forte humidité compromet l’étanchéité.
Le circuit hydraulique d’une piscine répond à une logique bine précise qu’il est important de comprendre quand on souhaite construire soi-même sa piscine.
Notre avis
Ne jamais remblayer ni couler du béton sur des tuyaux avant d’avoir réalisé des tests de pression.
Cette vérification détecte tout collage défaillant ou tuyau cassé susceptible de provoquer des fuites invisibles par la suite. Une fuite détectée à 1,5 bar avant enfouissement évite 2000€ de travaux après coulage.
Conclusion
Le réseau de tuyaux d’une piscine est invisible une fois le chantier terminé, mais c’est lui qui conditionne le bon fonctionnement de toute l’installation.
Un diamètre adapté au débit, des tuyaux PVC pression de qualité et des collages réalisés correctement garantissent une circulation d’eau efficace et durable. À l’inverse, une économie sur les matériaux ou une pose approximative peuvent provoquer des pertes de charge, une filtration inefficace ou des fuites difficiles à réparer après remblaiement.
C’est pourquoi le raccordement d’une piscine ne doit jamais être improvisé. Un plan hydraulique précis permet de définir les diamètres, les circuits et l’emplacement des équipements avant même l’achat des matériaux. Cette étape de conception évite la plupart des erreurs et sécurise l’ensemble de l’installation.
FAQ – Raccordement tuyaux piscine
Quelle différence entre PVC pression et évacuation ?
Le PVC pression (gris foncé/bleu) résiste à 10-16 bars et est conçu pour les réseaux sous pression. Le PVC évacuation (gris clair) ne supporte que le poids de l’eau et peut exploser sous pression. En piscine, utilisez UNIQUEMENT du PVC pression marqué PN10 ou PN16.
Peut-on réparer une fuite sur tuyau PVC collé ?
Non, un collage PVC est définitif et irréversible. En cas de fuite sur un raccord collé, il faut découper la zone défaillante et refaire le raccordement avec des manchons et de nouveaux morceaux de tuyau.
Le tuyau souple renforcé peut-il être enterré ?
Oui, les modèles avec spirale anti-écrasement supportent l’enfouissement comme du PVC rigide. Attention toutefois aux limitations d’usage : interdiction pour les surpresseurs, bonde de fond et encastrement béton.
